Dlaczego źle dobrany anemostat zaburza równoważenie całej gałęzi wentylacyjnej

Typowa gałąź wentylacyjna z kilkoma punktami nawiewu nierzadko wygląda poprawnie wyłącznie na początkowym etapie doboru. Po fizycznym uruchomieniu centrali przepływy w poszczególnych strefach zaczynają mocno odbiegać od założeń projektu, a tradycyjne próby mechanicznej regulacji na kratkach nie przywracają układowi równowagi. Jeden niewłaściwie dopasowany element końcowy zmienia opory całej odnogi i trwale przesuwa punkt pracy głównego wentylatora. Eliminacja takich błędów już przy zestawianiu komponentów chroni inwestora przed problematycznymi poprawkami w wykończonych budynkach.

Wpływ wydatku powietrza na parametry elementu końcowego

Punkt pracy wentylatora wyznacza się na przecięciu charakterystyki urządzenia z krzywą oporów całej instalacji. Każdy zamontowany komponent końcowy dodaje do tej krzywej lokalny spadek ciśnienia, sięgający zazwyczaj około 30 Pa. Montaż talerza o niewłaściwej średnicy lub błędnym zakresie regulacji sprawia, że całkowity opór określonego odgałęzienia nieoczekiwanie rośnie lub maleje w stosunku do pierwotnych obliczeń. Układ wymusza wtedy pracę wentylatora w zupełnie innym punkcie, przez co rzeczywisty strumień powietrza odchyla się od wartości projektowej. Zmiana parametrów jednej odnogi wpływa kaskadowo na pozostałe strefy, dezorganizując proporcjonalną regulację całego systemu.

Planowany wydatek powietrza dla danego pomieszczenia wprost narzuca dopuszczalną średnicę przyłącza. Systemy obsługujące mniejsze strumienie rzędu 30–50 m³/h wymagają zazwyczaj przekrojów Ø100 mm, podczas gdy dla wartości 50–100 m³/h instalatorzy stosują kanały Ø125 lub Ø160 mm. Odpowiednio dobrane anemostaty wentylacyjne utrzymują prędkość przepływu na poziomie 2–3 m/s, co ogranicza ryzyko odczuwalnych przeciągów. Zachowanie normatywnej prędkości przepływu chroni przebywających w pomieszczeniu ludzi przed szumem akustycznym. Zbyt mała średnica gwałtownie podnosi prędkość powietrza i potęguje lokalne straty ciśnienia. Zbyt duży przekrój zmusza z kolei przepustnicę do pracy w skrajnym położeniu, gdzie najdrobniejsza zmiana nastawy wywołuje nieproporcjonalnie duże wahania objętości dostarczanego powietrza.

Rodzaj kształtowanego strumienia musi precyzyjnie odpowiadać konkretnej funkcji pomieszczenia oraz założeniom projektowym. Komponenty nawiewne formują szeroki, płasko przylegający do sufitu strumień powietrza, natomiast odpowiednio wyprofilowane wersje wywiewne odpowiadają za jego stabilny odbiór z łazienek czy kuchni. Przypadkowa zamiana tych dwóch typów w obrębie jednej gałęzi natychmiast zaburza wewnętrzny bilans ciśnień i uniemożliwia uzyskanie założonych stosunków wymiany powietrza.

Rola skrzynek rozprężnych i długości podejścia w układzie

Prawidłowo dobrana puszka rozprężna wyrównuje ciśnienie statyczne i redukuje turbulencje bezpośrednio przed punktem wylotu. Jej obecność w układzie stabilizuje przepływ i ułatwia precyzyjną regulację ciśnień w obrębie całego pojedynczego odgałęzienia. Długość elastycznego odcinka łączącego skrzynkę z talerzem modyfikuje ostateczny rozkład prędkości strumienia w przekroju samego przyłącza. Niewłaściwe skrócenie tego dystansu powoduje, że wstępne nastawy regulacyjne po uruchomieniu rekuperatora szybko tracą swoją początkową stabilność. Dodatkowo brak optymalnej przestrzeni tłumiącej sprzyja powstawaniu drgań i przedmuchów.

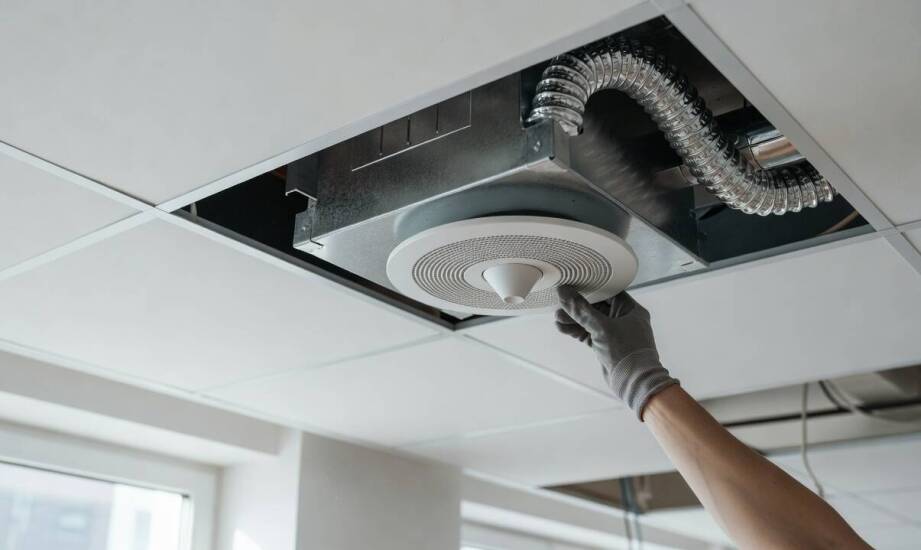

Montaż instalacji w suficie podwieszanym wymusza zastosowanie puszek typu GK lub płaskich modeli podsufitowych o zredukowanej wysokości. Odległość konstrukcji od głównej przegrody stropowej musi pozostać duża, aby zapewnić masom powietrza swobodny napływ i zapobiec zawirowaniom wewnątrz przewodów. Precyzyjne ustawienie właściwego kierunku nawiewu na tym etapie instalacji odgrywa kluczową rolę. Zamknięcie rusztu nośnego płytami gipsowo-kartonowymi drastycznie ogranicza późniejsze możliwości korekty przebiegu kanałów. Prace wykończeniowe maskują całą infrastrukturę, pozostawiając instalatorom dostęp wyłącznie do zewnętrznego obwodu elementu końcowego.

Praktyka instalacyjna pokazuje, że elementy wyciągowe w łazienkach, pracujące ze strumieniami rzędu 30–70 m³/h, stawiają układowi inne wymagania niż standardowe nawiewy w sypialniach. Warianty o podwyższonej przepustowości narzucają instalatorom wymóg prowadzenia grubszych przyłączy oraz starannego kalibrowania mechanizmu regulacyjnego. Projektanci unikają łączenia różnych przepływów na jednym cienkim kanale rozdzielczym, ponieważ różnice ciśnień dynamicznych powodują zagłuszanie słabszych odgałęzień przez silniejsze.

Internetowy sklep instalacyjny Wentylacja360, operujący pod szyldem spółki HTS Polska, od 2016 roku zaopatruje profesjonalnych wykonawców w asortyment niezbędny do budowy stabilnych systemów. Szeroka baza komponentów pozwala na precyzyjne dopasowanie średnic, przepustowości oraz parametrów akustycznych pod kątem konkretnych projektów wentylacyjnych.

Analiza pracy układów udowadnia, że dobór właściwych zakończeń bezwzględnie opiera się na weryfikacji parametrów technicznych samej gałęzi. Znajomość oporów miejscowych, rodzaju zastosowanej skrzynki rozprężnej oraz docelowego kierunku dystrybucji powietrza stanowi fundament poprawnego funkcjonowania instalacji. Tylko wielowymiarowe podejście do specyfikacji technicznej gwarantuje utrzymanie zaplanowanego przepływu po finalnym włączeniu centrali. Spójnie zaprojektowany system działa bezawaryjnie, eliminując potrzebę przeprowadzania uciążliwych i kosztownych regulacji w trakcie codziennej eksploatacji budynku.
